흄 집진기

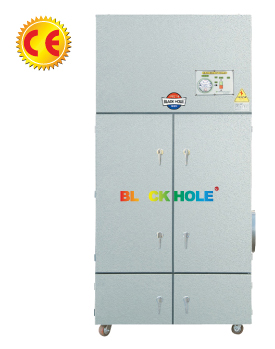

FB SERIES 대형 용접 연기 집진기

본문

용도 (USE)

  • - ARC 용접
  • - CO2 용접
  • - Gouging(용단)작업
  • - 레이저가공기
  • - 프라즈마가공기
  • - 주철주강 가우징작업
- 특수용접 등 Fume이 발생하는 작업
- 납땜작업 용접금속절단가공 등 흄(Fume)이 발생하는 작업

설치사례

- 사진을 클릭하시면 확대된 사진을 볼 수 있습니다. + More

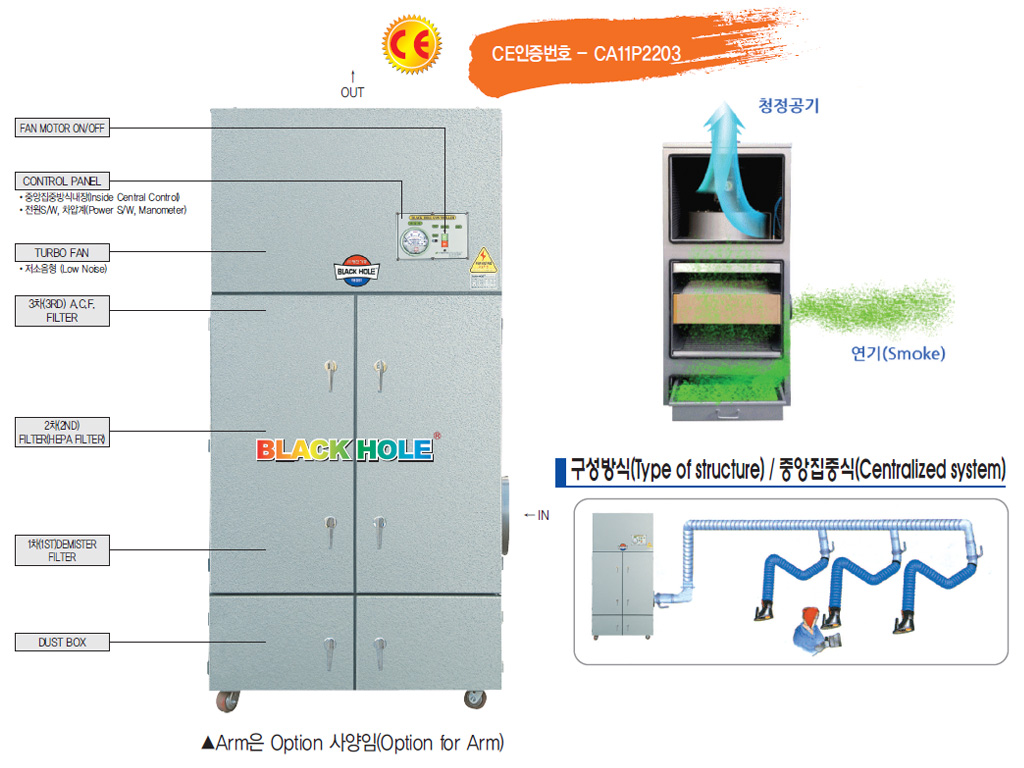

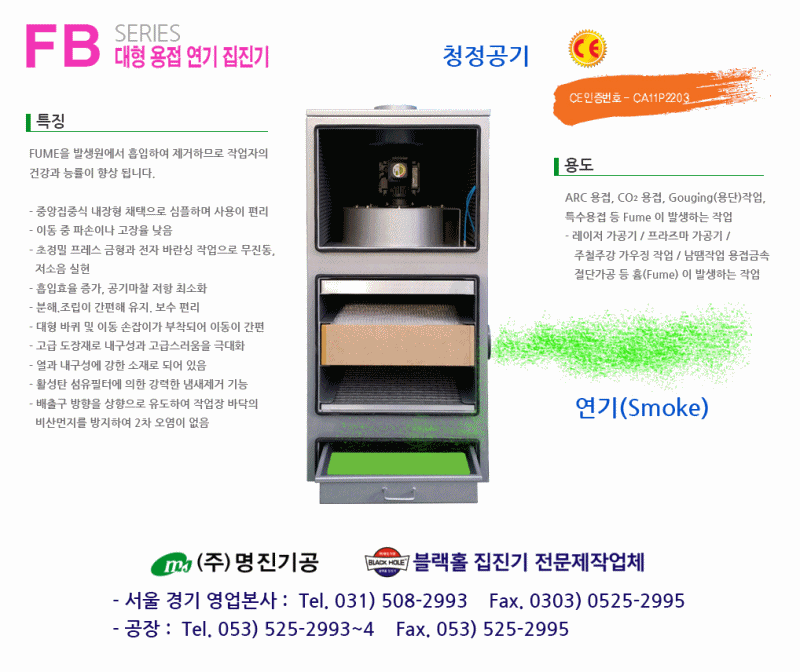

특징(FEATURES)

FUME을 발생원에서 흡입하여 제거하므로 작업자의 건강과 능률이 향상됩니다.

CONTROL PANEL - 중앙집중식 내장형 채택으로 심플하며 사용이 편리합니다.
- 이동 중 파손이나 고장율 낮음.
TURBO FAN - 초정밀 프레스 금형과 전자 바란싱작업으로 무진동, 저소음 실현.
- 흡입효율 증가, 공기마찰 저항 최소화.
- 분해 · 조립이 간편해 유지 · 보수 편리
이동(Movability) - 대형 바퀴 및 이동 손잡이가 부착되어 이동이 간편.
도장(Painting) - 고급 도장재로 내구성과 고급스러움을 극대화.
- 열과 내구성에 강한 소재로 되어 있음.
OPTION - 활성탄 섬유필터에 의한 강력한 냄새제거 기능 선택이 가능.
- 배출구 방향을 상향으로 유도하여 작업장 바닥의 비산먼지를 방지하여 2차 오염이 없음.

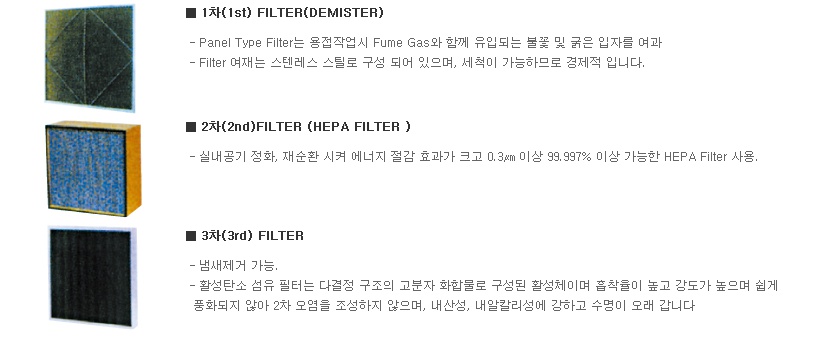

필터/FILTER
디스플레이

SPECIFICATION

모델명 FB-101 FB-202 FB-303 FB-505 FB-707 FB-1010 FB-1500 FB-2000
전원 220V / 380V 3상 60Hz, 440V(Option), 50Hz(Option)
출력 (KW) 0.75 1.5 2.2 3.7 5.5 7.5 5.5 x 2 7.5 x 2
정격전류 (A) 2.8/1.60/1.40 5.60/3.20/2.80 8.0/4.60/4.0 13.0/7.50/6.5 18.2/10.5/9.1 24.4/14.1/12.2 18.2/10.5/9.1 24.4/14.1/12.2
풍량 (CMM) 12 25 40 60 80 100 150 200
정압 (mmAq) 230
필터 1차 DEMISER 610 x 610 x 20 610 x 610 x 20 610 x 610 x 20 610 x 760 x 20 610 x 800 x 20

610 x 610 x 20

x 2

760 x 610 x 20

x 2

800 x 610 x 20

x 2

2차 HEPA FILTER 610 x 610 x 150 610 x 610 x 150 610 x 610 x 292 610 x 760 x 292 610 x 800 x 292 610 x 610 x 292 x 2

760 x 610 x 292 x 2

800 x 610 x 292 x 2
3차 CARBONFILTER 610 x 610 x 50 610 x 610 x 50 610 x 610 x 50 610 x 760 x 50 610 x 800 x 50 610 x 610 x 50 x 2 760 x 610 x 50 x 2 800 x 610 x 50 x 2
기계 크기 A (㎜) 730 730 730 770 850 1,650 1,650 1,650
B (㎜) 750 750 750 800 880 930 930 930
C (㎜) 1,370 1,420 1,564 1,671 1,771 1,783 1,880 1,880
øD (㎜) 123 148 198 248 298 348 398 448
E (㎜) 360 360 360 385 425 450 450 450
F (㎜) 390 390 470 460 600 650 700 700
øG (㎜) 148 198 248 298 348 398 448 498
H (㎜) 90 90 90 90 90 100 100 100
중량 (kg) 180 230 280 320 400 700 1,100 1,500

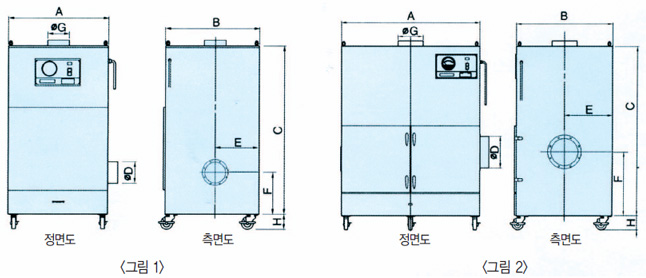

치수 <그림 1> <그림 2>

※ 상기 사양 및 내용은 제품 향상을 위해 변동될 수 있습니다.

STANDARD DIMENSION
